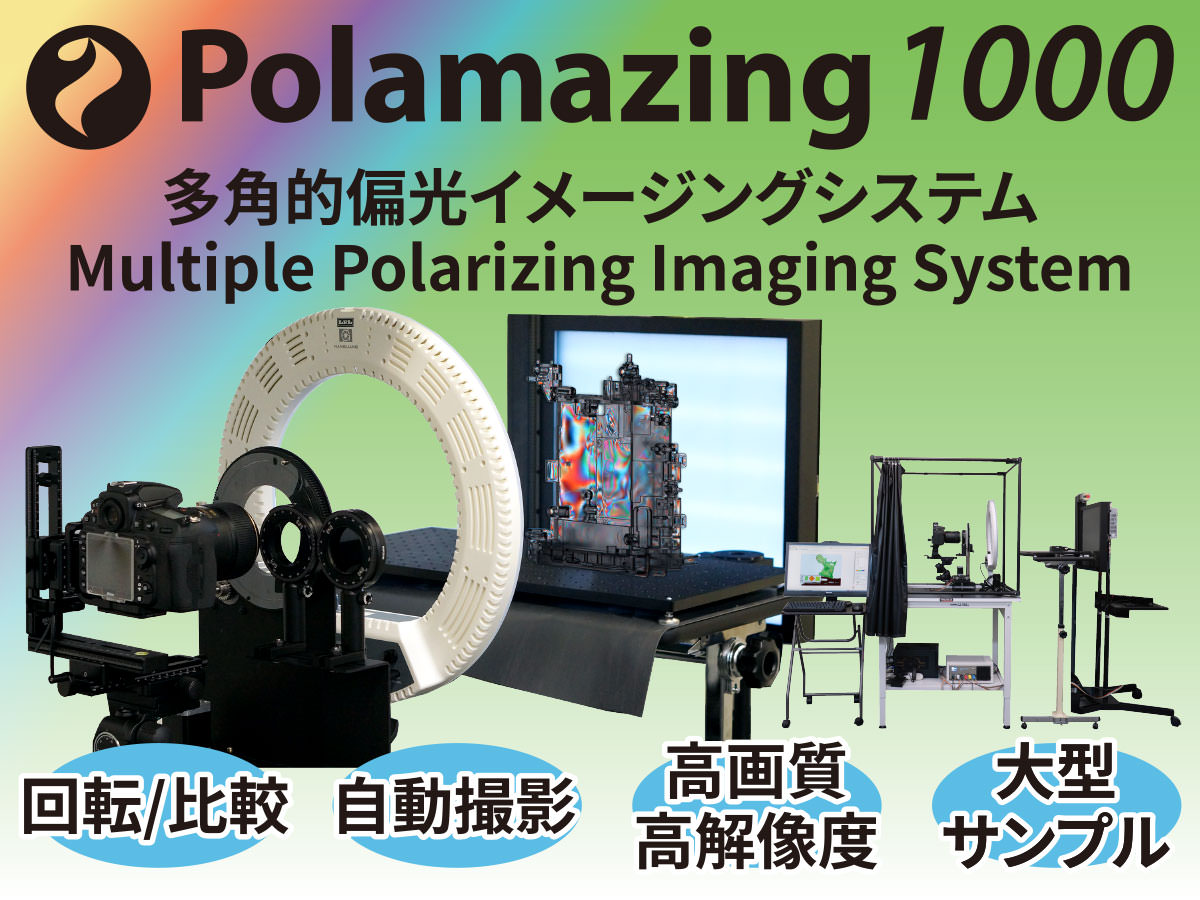

透明材料 歪み/欠陥検査 多角的偏光イメージング Polamazing 1000
Polamazing(ポーラメージング) 1000は、回転テーブルに乗せたサンプルを、観察/分析等の目的で自動撮影し、多角的な可視化画像を得るシステムです。
ガラスや樹脂成形品等、透明/半透明材料については、歪みや異方性を数値化。
不透明材料では表面の欠陥や凹凸を様々な照明、条件下で効果的に観察できます。
工業製品の検査装置の構築を事前検討したり、貴重品を高画質な写真データでアーカイブする目的にも使用できます。
大量の画像データはWebブラウザ上で簡便に再生可、データ配布やWebサイトへの掲載も容易です。
弊社では装置販売のほか、検査/観察システムの新規開発、受託による撮影サービスも行います。
特徴
多角的な撮像を実現する独自のシステム構成
- 偏光計算を行い、複屈折位相差、主軸方位を算出し、材料の歪みや異方性の数値化が可能
- 反射/透過/多色など、異なる照明下で、条件の異なる写真を自動撮影
- 回転テーブルに乗せたサンプルを、色々な角度から観察、また複数のサンプルを、並べて撮影し比較評価できます。
- 小型試験機を用いると、応力下での動的な観察が行えます。
- コンピュータ制御で、多彩な条件を設定して、自動撮影できます。
得られた多角的な画像データを用いて、効果的に可視化と画像解析ができます
- システムを集中制御し、自動撮影を行うPolamazing Controller。大量の画像データに対して、偏光計算、トリミング、着色等の一括画像処理を行い、可視化画像を生成する専用ソフトウエア Polamazing Visualizerをご用意
- 得られた大量の画像データは、Webブラウザ上で対話的に操作しながら再生可。データ配布やWebサイトへの掲載も容易。
- 高解像度を生かしたDeep Zoom機能。スムーズな超拡大表示が可能です。
- 画像データの多様な重ね合わせ、切り替え表示が可能です。
- 二値化、ラベリング、領域抽出、カウント、明瞭化、判定といった画像解析(オプション)
多角的偏光イメージング装置 装置構成上の特徴
- 最大7360×4912ピクセルと高解像度/高画質、多様な撮影/良好な操作性を実現
- 400x400mmと大型のサンプルに、対応した照明および光学設計
- 透過光/反射光/多色/複色/赤外/紫外光に対応し、照射角を変えられる照明装置
- それでいて、比較的コンパクトな装置構成
小型万能試験機 Dynamazing (ダイナメージング) 150のスペックと特徴
- ストローク19mm、応力20Nでステージの昇降が可能
- バッテリ駆動で単体動作。小型で装置内に設置可
- PC上専用ソフトウエアからリモート制御が可能
- USB I/Fにヒーターなど任意のデバイスを接続し、電源制御が可能
- 液滴装置をつないで、液体の挙動を観察できます(オプション)
- 弊社ソフトウエアExFact VR において、位置合わせを行って画像データを読み込み、動画制作が可能
