三次元画像を3D ＋時系列＝4D で可視化することができます。

X線CT などから得られた断層画像をボリュームレンダリングにより二次元 / 三次元的に可視化するソフトウエア「ExFact® VR」に別売りで機能追加できるオプション製品です。

機能と特徴

• 時間的に変化する試料を撮像した一連の3D画像を読み込み、変化を観察できるように可視化するオプション。
• 変化していくデータを重ね合わせた（MIP）画像を作成し、変化を一目で観察できます。
• データの変化を差分、色分け画像を作成して比較できます。
• VR-VRムービー書き出しに、視点操作に加えて時間操作（変化の連続切り替え）が追加されます。

時系列データの読み込み機能

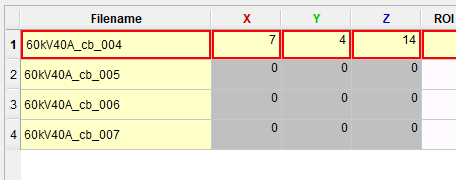

• 時系列をなす複数の3D 画像データを位置合わせしながら読み込むことができます。

インポート時に、前後の時系列データ同士を赤と青で色分けし、重ね合わせて表示しながら位置調整ができます。

輝度が一致している部分が白で表示されます。

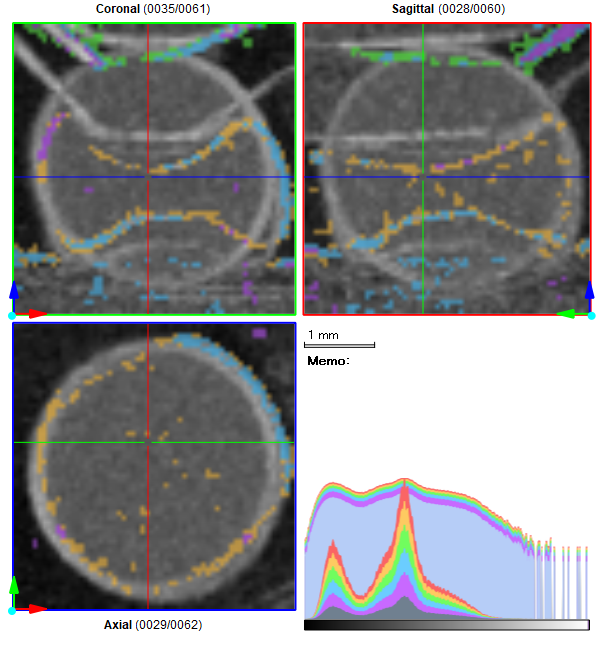

▲ラベルによる色分け、一括表示の例

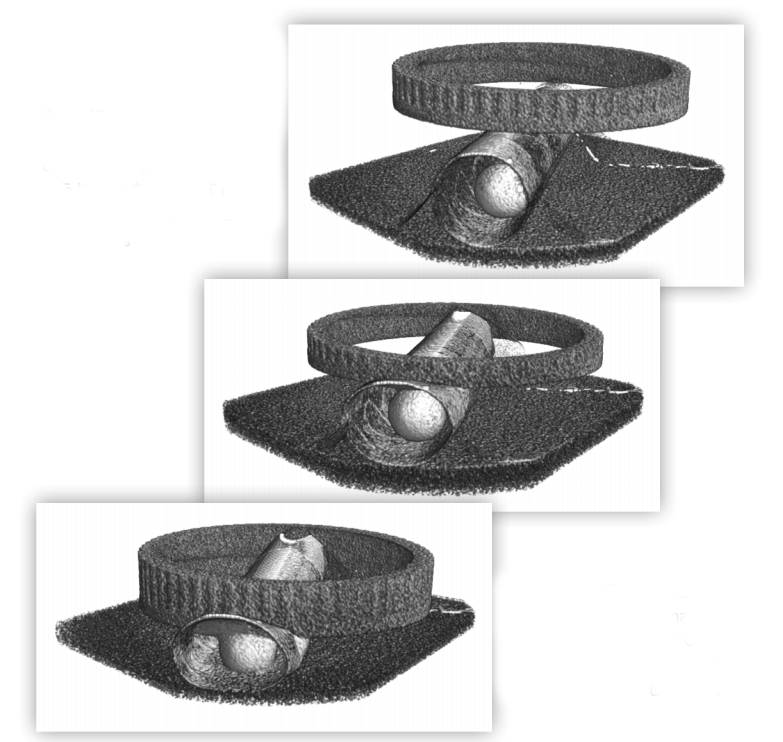

▲各時点を重ね合わせて表示

ラベル情報に各時点のデータを埋め込み、基準となる時点のデータに読み込ませることで、1 つの画面にいくつもの時点のデータを表示できます。

もちろん、各時点の表示／非表示も切り替え可能です。

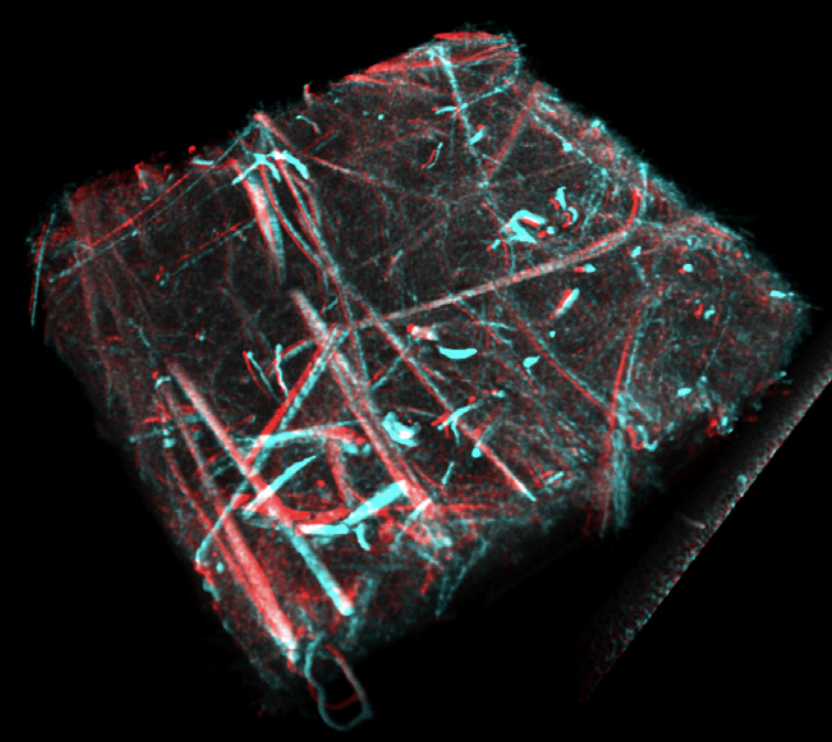

▲色分けして重ね合わせた例

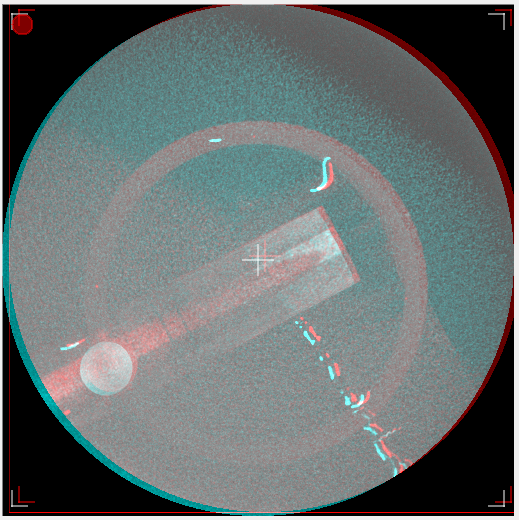

時系列の2つの時点について、それぞれを赤、青に色分けして重ね合わせて表示します。

同じ輝度を持つ部分が白で表示され、それ以外の部分を見ることで、変化の様子が分かります。

時系列データの統合管理機能

• 時系列の中でデータの設定を統一し、管理することができます。

▲ LUT を統一し、表示条件を揃えて並べた時系列データ

時系列のデータを読み込むと、別々の3D 画像データがひとまとまりのものとして管理されるようになります。

これにより、データへのアクセスがコマ番号で指定できるようになったり、LUT の設定を統一することができるようになります。

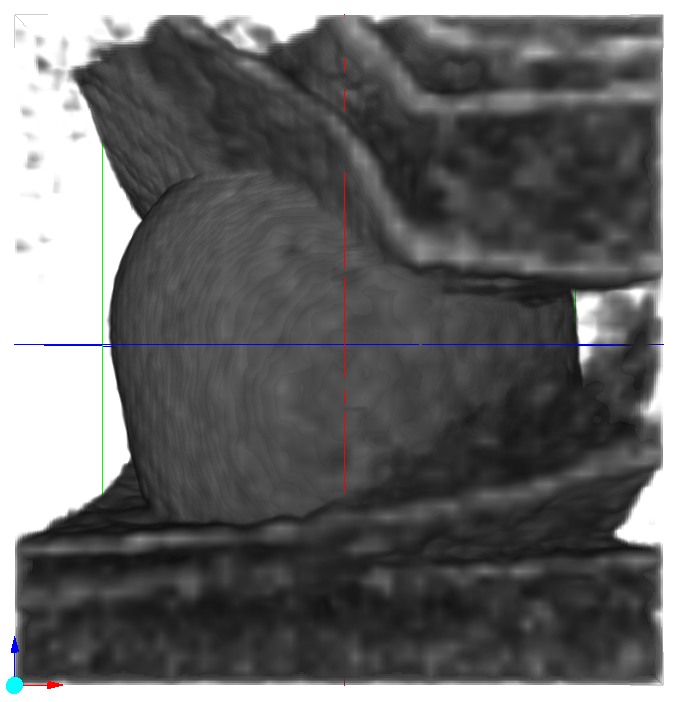

掲載した画像は、弊社イメージング用試験機Dynamazing 150 を使用して、X線CTにてタバコのメンソールがつぶれる様子を撮像したものです。

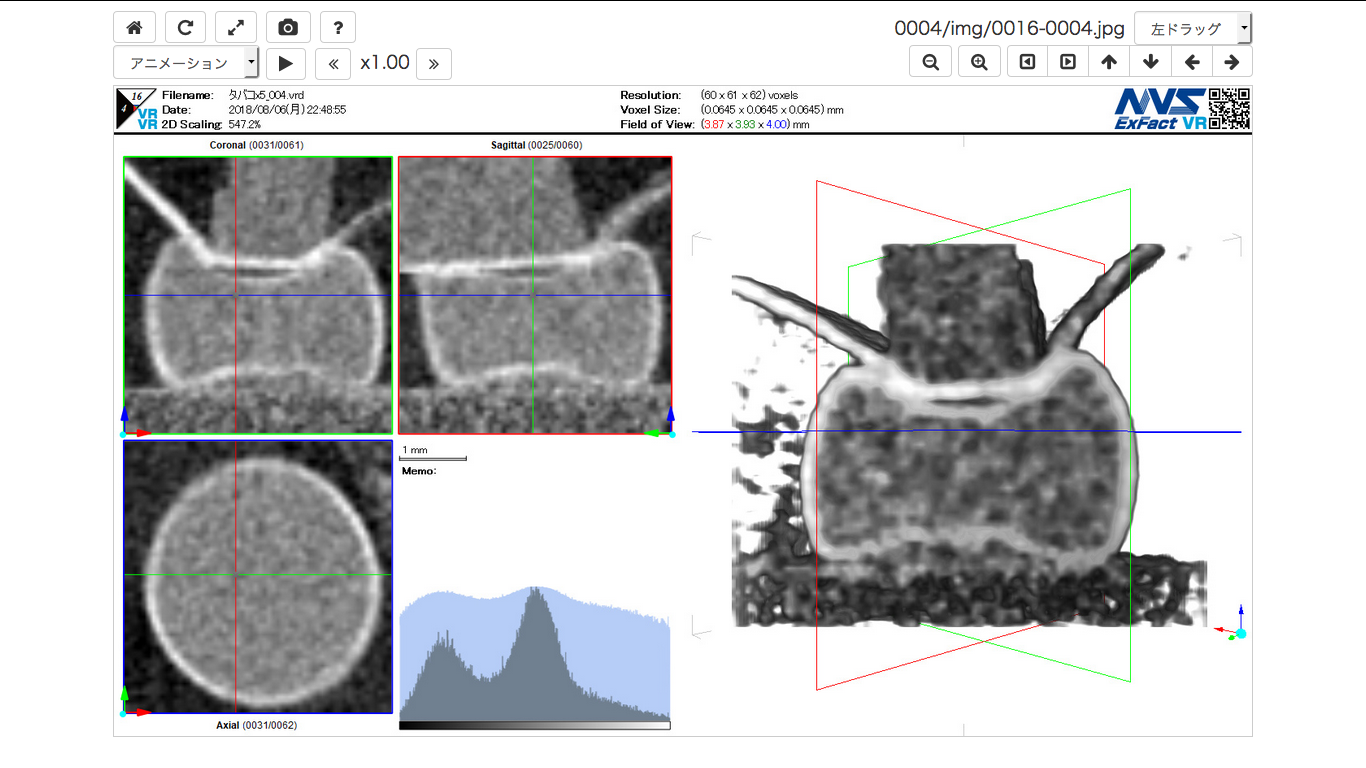

VR-VR ムービーの時系列対応

• 書き出したVR-VRムービーで時系列の変化を観察できます。

VR-VRムービーは回転、クリッピングなどの2つのパラメーターを操作できましたが、第3のパラメータとして、時間を進める／戻す操作が可能になります。
